Инструкция по монтажу фасадных плит

РЕКОМЕНДАЦИИ

Общие рекомендации по облицовке цоколя дома

Головки саморезов рекомендуется покрасить в цвет краской по металлу. Монтаж можно производить в стык. Крепёж производится при ровной поверхности через дюбель саморезами с полукруглой головкой. При неровной поверхности через доску с шагом 300мм. Необходимо оставлять зазор 10 мм между нижнем краем панели и поверхностью отмостки. При необходимости заполнить герметиком.

Отверствие сверлить с лицевой стороны диаметром большим самореза, но не более шляпки самореза.

Для облегчения работы на углах применяется декоративный профиль. При этом отверстие необходимо сверлить от края не менее 25 мм.

Распил в размер необходимо производить с изнаночной стороны небольшой ручной болгаркой с алмазным победитовым отрезным диском.

После сверловки, распила необходимо немедленно удалить щеткой или продуть цементную пыль.

Общие рекомендации по облицовке фасадных плит

Резка плит

Инструмент – ручная МШУ («Болгарка») O125 мм и дисковая пила 230 мм, с твердосплавным зубом и направляющей рейкой.
Внимание! При распиловке плиты фасадная поверхность должна быть снизу!
После сверления и резки немедленно удалить цементную пыль кистью/щёткой или продуть плиты сжатым воздухом.
Работать следует в чистых перчатках.

При использовании шурупов с уже окрашенными головками (без применения рем.комплекта)

При монтаже плит КОМАК Плат на деревянный каркас рекомендуется использовать шурупы-саморезы по дереву. Головка шурупа полукруглая, диаметр 3,5х40,0 мм, из нержавеющей стали, анодированные или оцинкованные.
Головки шурупов должны быть окрашены (до монтажа) краской по металлу в два слоя в цвет плитыКОМАК Плат. При монтаже на металлическую подсистему союз-1000 или аналог рекомендуется использовать саморез из кислотоупорной стали 4,2х30,0 мм.

При использовании шурупов с неокраш. головками (с применением рем. комплекта)

Рем. комплект: смола + отвердитель + крошка

Применять шурупы с потайной головкой, сделать зенковку.
Заделку шурупов производить с использованием рем.комплекта.
Для этого смола смешивается с отвердителем в соотношении 1:10.
Выдерживается 10 мин. и наносится на головку шурупа, затем наносится крошка.
Время жизнеспособности клея – 30 мин.
Внимание! Не использовать клей при температурах ниже +10 °С!

Диаметр отверстия в плите сверлится больше диаметра шурупа на 1,5 мм, но менее диаметра головки шурупа. Засверливания делать только с фасадной стороны плиты, до начала монтажа.

Точки крепления

Расстояние до края: Вертикально – 25 мм Горизонтально – 75 мм

Расстояние между точками крепления: Вертикально – 250 мм Горизонтально – 600 мм

Крепить плиту на обрешетник следует, начиная с середины листа, затем по краям. Вариант монтажа без декоративных шовных планок требует применение на стыках швов ленты ЕПДМ или пройтись бостиком.

Транспортировка фасадных и цокольных плит KOMAK PLAT

Перевозку необходимо осуществлять в машине с тентом, пригодна верхняя и боковая загрузка.
В машине с отрытым кузовом укрывать продукцию брезентом.

Хранение фасадных и цокольных плит KOMAK PLAT

Длительное хранение плиты KOMAK PLAT допускается только в крытом помещении.
Выдержка перед монтажом – не менее суток.
Хранение плит на объекте в период монтажа после вскрытия упаковки производить в строго горизонтальном положении, обязательно укрыв от атмосферных осадков щитом (для исключения потери товарного вида). Размер щита должен быть на 30 см больше размера плиты с каждой стороны.
Допускается укрытие п/э плёнкой - не до уровня грунта (во избежание возникновения парникового эффекта).
Не переносить плиты горизонтально, а только в вертикальном положении, держась за торцы (т.е. переносить как обычные плиты ЦСП).

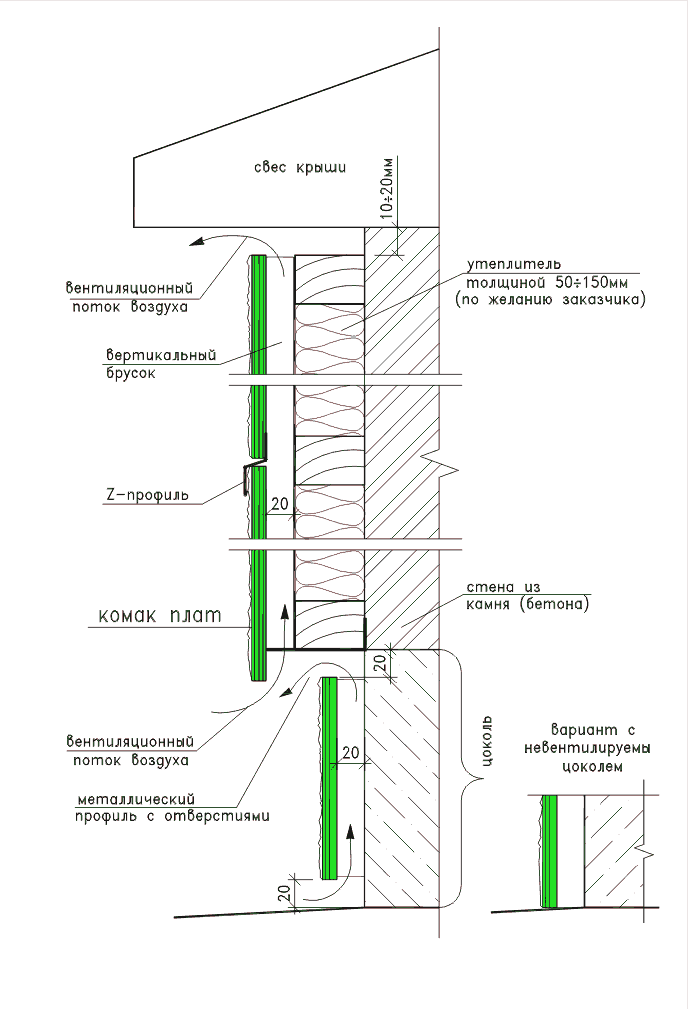

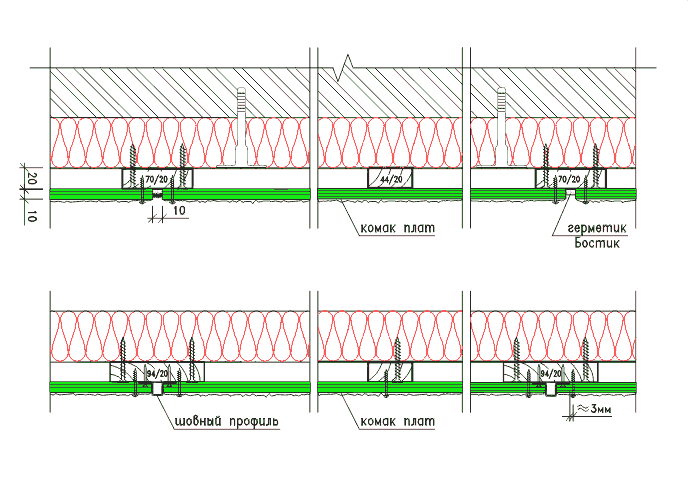

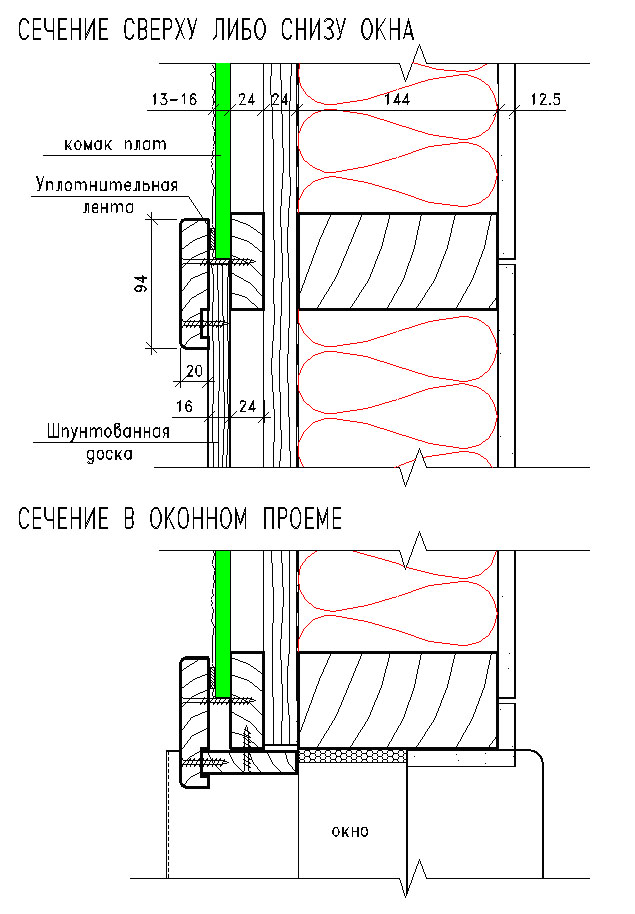

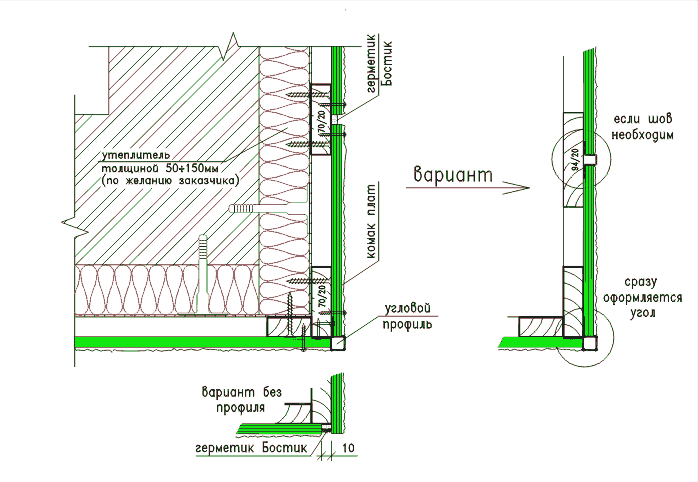

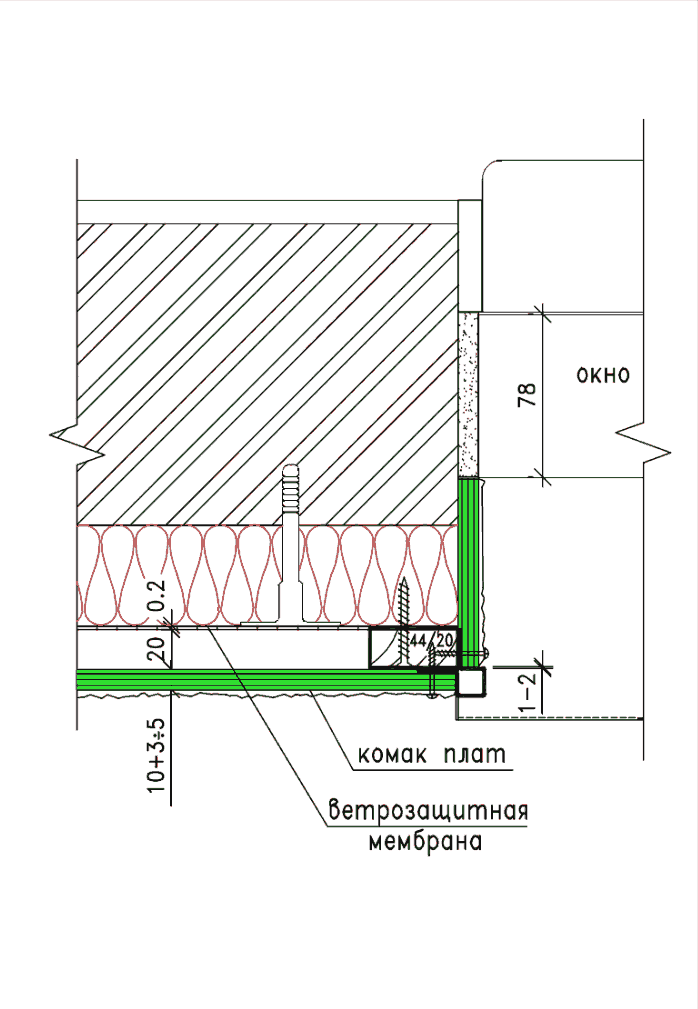

Эскизы узлов при монтаже вентилируемого фасада
